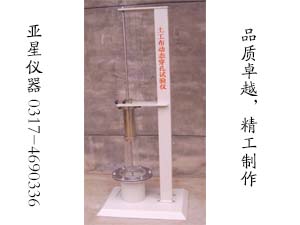

工作原理：
将土工布試樣水平夾持在夾持環中，使規定質量的鋼錐從500mm高度跌落在試樣上，在試樣上形成破洞，再以标有刻度的小角量錐插入破洞中測得穿透的程度。
技術參數：
1． 夾持環内徑：150±0.5（mm）
2． 鋼錐尖頂到試樣距離：500±2（mm）
3． 不鏽鋼錐：錐角：45 b 、 總質量：1000±5（g）
4． 量錐質量：600±5（g）
5． 外形尺寸：435×575×1600（mm）
試驗步驟：
1、 将試樣放入環形夾具内，使試樣在自然狀态下放平，擰緊夾具螺栓；
2、 将錐頭放入橫梁孔内，并用銷緊固；
3、 調整錐頭與土工織物之間的間距_為500mm，調整時不得使上橫梁傾斜；
4、 讓落錐自由落下；
5、 取下落錐測量孔洞直徑，可直接用落錐上的刻環測讀，也可用遊标卡尺測量。
